脈沖控制儀
一、產品概述:
脈沖控制儀是脈沖袋式除塵器噴吹清灰系統的主要控制裝置。它的輸出驅動電磁脈沖閥,進而控制壓縮空氣對濾袋循序噴吹清灰,使除塵器的運行阻力保持在設定的范圍內,以保證除塵器的處理能力和收塵效率。
脈沖控制儀每次輸出一位的驅動電壓,一個驅動電壓持續時間,稱為脈沖寬度。相鄰二個輸出驅動電壓之間的間隔時間,稱為脈沖間隔??刂苾x完成對所有的電磁脈沖閥驅動輸出所需要的時間,稱為脈沖周期。兩個脈沖周期之間的停頓時間,稱為循環間隔。
根據除塵器的清灰要求設定脈沖控制儀的循環間隔、脈沖間隔和脈沖寬度參數,保證除塵器運行阻力在設定的范圍內。
二、WMK脈沖噴吹控制儀具備如下功能:
1、可根據清灰要求,調整循環間隔、脈沖間隔和脈沖寬度,控制電磁脈沖閥的開啟和關閉,對除塵器實行定時清灰。同時設有壓差控制儀輸入接點,接上壓差控制儀后可以定壓差清灰。

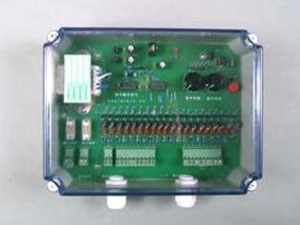

2、線路板上的發光二管依次顯示電磁脈沖閥工作順序。印刷線路板上的“手進”按鈕,能依次檢查電磁脈沖閥工作情況。如按住“手進”按鈕不放便能鎖定自動進位。

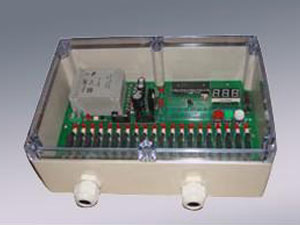

3、線路板上的數碼管能顯示運行時的計時時間和參數設定時的參數值。
4、采用專用集成電路簡化了線路,節省了器件,提高了控制儀的穩定性和可靠性。
5、采用全密封合金外殼,外形美觀,防塵性能好,四周和底部有供布線用的敲落孔可適應各個方向布線,安裝方便。
三、工作原理:
本控制儀由雙時基電路CH7556的1/2作為無穩態多諧振蕩器產生周期為1~99秒的可調脈沖信號;另1/2作為單穩態電路完成計數、譯碼、脈沖分配等一系列邏輯功能,再由專用電路的各輸出端輸出所設定的脈沖寬度信號至電子開關(VMOS電路),控制電磁脈沖閥的開啟,噴吹壓縮空氣,同時由數碼管顯示噴吹順序。
四、型號定義:
WMK(噴吹控制儀) 3(設計序列) C(專用集成電路) S(時間控制) N(固定輸出位數) RC(輸入電壓/輸出電壓)
五、技術指標(以WMK-3CS為例)
1 |
額定輸入電壓 |
AC220V(1±10)50-60HZ ,(或其他規格) |
2 |
額定輸出電壓 |
DC24V(或其他規格) |
3 |
額定輸出電流 |
1A |
4 |
耗電 |
≤8W (脈寬及間隔在額定范圍內) |
5 |
輸出脈沖寬度調節范圍 |
10~990 |
6 |
輸出脈沖間隔調節范圍 |
1~99 |
7 |
循環間隔調節范圍 |
1~99 |
8 |
控制輸入信號 |
開關觸點 |
9 |
使用環境 |
-25℃~+55℃空氣的相對濕度不超過85無嚴重的腐蝕氣體和導電塵埃無劇烈震動或沖擊 |
WMK系列脈沖控制儀,額定輸出位數:4~100,控制電磁脈沖閥數:1~100任選。
七、安裝方式:
1、擰去控制儀盒蓋四角的緊固螺栓,即能取下盒蓋,控制儀盒底外殼四角上的通孔是用于安裝固定螺釘?shù)?,用M4十字螺釘固定。
2、推薦使用不低于0.75mm2的銅電纜線,裝上密封接頭,從控制儀外殼的敲落孔中穿進,注意穿過密封接頭的導線粗細要合適,不要過緊和過松,以免損壞或影響密封性能。
3、注意印刷板上的接線符號,AC220V端子應接交流220V電源。
1-20 |
與DC14V接電磁閥; |
DC24V |
與1-20接電磁閥; |
L |
與N接AC220V; |
N |
與L接AC220V; |
PE |
接地 |
五、使用說明:
1、脈沖寬度設置:(單位:0.1秒;大值為0.15秒)按上下鍵直接調節到所需時間即可。(提示:工作狀態下,請使本設置時間比脈沖間隔時間小)
2、脈沖間隔設置:(單位:1秒;大值為99秒)按上下鍵直接調節到所需時間即可。
3、預置設置:(大值為20路)操作過程如下:按預置鍵選擇所需路數即可。
4、級聯功能設置:本功能只能在正常顯示工作路數時方可進行設置。按下此按鍵后,會在數碼管的個位上有一個小數點常亮,此時表示本控制儀已進入級聯的主模式;當再次按下此按鍵后,會在數碼管上出現兩個小數點都常亮,此時表示本控制儀已進入級聯的從板模式;在從板模式下,按下此按鍵會推出級聯模式。
注:在進行設置本脈沖控制器的級聯主從模式時,少需兩個本控制儀進行聯用,其中只能有一個是主模式,其它為從模式。提示:當設置完從模式的控制儀,需斷電重新啟動。
5、手進操作功能:在正常的路數顯示狀態下,按下本按鍵后,本控制儀進入下一路的循環工作。
6、復吹操作功能:在正常的路數顯示狀態下,按下本按鍵后,本控制儀進入這一路的重復工作,再進入下一路的循環工作。
7、V1為機內控制電源(DC24V),V2為輸出電源(DC5V),V1、V2分別設有指示燈D5.D6。2A(延時型)溶絲為AC220V電源過流保護;2A溶絲為DC24V輸出電源過流保護。
8、控制儀接上電源后,若其處于定時控制狀態,輸出發光二管D1顯示和數碼管顯示從位開始循環進行,至終位后返回,再進行新的循環。
六、維護保養:
1、控制儀器上電源,V1、V2指示燈不亮,應檢查電源線與接線端子是否松動,電源溶絲(2A)是否熔斷,電源變壓器是否正常、電源部分有無斷線、脫焊等現象。印刷線路板中有AC220V高壓電,請注意。
2、控制儀接上電源,V1電壓指示燈不亮或偏暗(V1為DC24V,由三端穩壓器7824輸出),若斷開負載后,V1迅速恢復正常,說明V1負載發生短路,很可能是個別元件損壞,應逐一檢查,如斷開負載后,V1仍不正常應檢查三端式穩壓電路是否正常,如已經損壞應及時更換。
3、控制儀接上電源,V2指示燈不亮或偏暗(V2為DC5V,由三端穩壓器7805輸出),若斷開負載后,V2即恢復正常,說明外負載有短路或碰線,偶爾也有開關管擊穿的可能。如斷開負載后V2仍不正常,應檢查三端式穩壓電路是否正常,如已經損壞應及時更換。
4、控制儀通電后輸出停留在某一位不進位,應檢查信號源是否振蕩,譯碼電路是否完好,“手進”按鈕是否復位,計數電路能否正常進位。
5、控制儀輸出顯示正常,但對應電磁脈沖閥不動作,應檢查對應的電子開關管是否損壞,控制門輸出高電平是否正常。
6、控制儀輸出顯示正常,某一電磁閥脈沖閥常吸,應檢查對應的電子開關管是否漏電、被擊穿,控制門輸出為“0”是否低于0.5V。
7、控制儀輸出顯示是否正常,電磁脈沖閥全部不吸,應檢查V2穩壓電源及脈寬控制是否正常,閥用公共張接線端子與輸出導線接觸是否可靠。
8、控制儀輸出顯示正常,二個電磁脈沖閥同時吸合,應檢查電子開關管有否漏電、被擊穿,控制門輸出為“0”時是否低于0.5V,有無碰線等現象。
七、注意事項:
1、本脈沖控制儀接地!
2、由于本控制儀的“電源”開關并不能將其本身的輸入電源切除,控制儀印板處帶有強電。所以,請不要在尚未切除電源的情況下,修理印板!
