振動篩除塵器
振動篩除塵器又稱碎石篩分除塵器,是一種主要用于振動篩作業時的粉塵凈化設備,有效處理振動篩在振動過程中造成的污染問題。目前振動篩除塵器已廣泛應用到采礦、建材、糧食、化工、鑄造、陶瓷等各個行業,是較為先進的布袋除塵器或物料收集設備。
隨著工業經濟的不斷發展,振動篩的使用率也越來越高,由于振動篩在振動過程中將不同粒度的物料分離出來,粉塵從孔眼篩及露點等處揚塵現象較嚴重,從而對生產現場和操作工人的身體健康造成了一定威脅??畦杯h(huán)保多年來從事環保設備的生產研發,始終以“用戶需求”為導向,針對這一現象,為不同需求的用戶開發了ZC型機械反吹風扁袋除塵器和PPC氣箱型脈沖袋式除塵器兩類振動篩除塵設備:
ZC型機械反吹風扁袋除塵器:
采用高壓風機反吹清灰,不受使用場合氣源條件的限制,易損件少,維護簡便、運行可靠,反吹風作用距離大;采用梯形扁袋振幅大,只需一次振擊,即可抖落積塵,同時提高了濾袋壽命,深受用戶青睞。

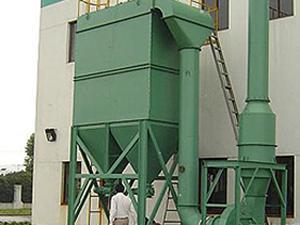

PPC氣箱型脈沖袋式除塵器:
該設備集分室反吹和脈沖噴吹諸類除塵器的優點,單位體積處理風量大,系統阻力小,除塵效率達99.9;可直接處理含塵濃度高達200g/nm3的煙氣,適用于礦山的破碎、皮帶輸送、篩分等各塵點的除塵。根據煤粉性質,采取防靜電除塵布袋及防爆措施,適用于煤粉系統中的除塵。
選型提醒:
工況環境不同,對除塵設備要求不同,科璞環保為用戶提供了ZC型和PPC型共幾十余種規格振動篩除塵器,具體的技術參數參考下表,您可以根據振動篩作業粉塵的實際情況選擇,建議您隨時撥打服務熱線:15076756999,提供相關參數,由科璞環保技術人員為您提供合理的解決方案,以免造成您不必要的損失和浪費。
ZC-II機械回轉反吹布袋除塵器技術參數:
|
型號 |
過濾面積(m2) |
處理風量 |
袋長(m) |
圈數 |
袋數(條) |
效率 |
阻力 |
外型尺寸(直徑×高)(mm) |
重量 |
|
規格 |
V米/分 |
m3/h |
|||||||||
ZC-144/3 |
A |
340 |
1.0-1.5 |
20400-30600 |
3.0 |
3 |
144 |
>99 |
<120 |
ф3530×7145 |
8900 |
B |
340 |
2.0-2.5 |
40800-51000 |
3.0 |
3 |
144 |
ф3530×7145 |
8900 |
|||
ZC-144/4 |
A |
450 |
1.0-1.5 |
27000-40500 |
4.0 |
3 |
144 |
ф3530×8145 |
11760 |
||
B |
450 |
2.0-2.5 |
54000-67500 |
4.0 |
3 |
144 |
ф3530×8145 |
11760 |
|||
ZC-144/5 |
A |
569 |
1.0-1.5 |
34140-51210 |
5.0 |
3 |
144 |
ф3530×9145 |
14280 |
||
B |
569 |
2.0-2.5 |
68280-85350 |
5.0 |
3 |
144 |
ф3530×9145 |
14280 |
|||
ZC-144/4 |
A |
760 |
1.0-1.5 |
45600-68400 |
4.0 |
4 |
240 |
ф4380×9060 |
16100 |
||
B |
760 |
2.0-2.5 |
91200-114000 |
4.0 |
4 |
240 |
ф4380×9060 |
16100 |
|||
ZC-144/5 |
A |
950 |
1.0-1.5 |
57000-85500 |
5.0 |
4 |
240 |
ф4380×10370 |
18270 |
||
B |
950 |
2.0-2.5 |
114000-142500 |
5.0 |
4 |
240 |
ф4380×10370 |
18270 |
|||
ZC-144/6 |
A |
1140 |
1.0-1.5 |
68400-102600 |
6.0 |
4 |
240 |
ф4380×11870 |
20039 |
||
B |
1140 |
2.0-2.5 |
136800-171000 |
6.0 |
4 |
240 |
ф4380×11870 |
20039 |
技術參數//型號 | PPC32-3 | PPC32-4 | PPC32-5 | PPC32-6 | PPC64-4 | PPC64-5 | PPC64-6 | PPC64-7 | PPC64-8 | |
處理風量(m2/h) | 6900 | 8030 | 11150 | 13390 | 17800 | 22300 | 26700 | 31200 | 35700 | |
過濾風速(m/min) | 1.2-2.0(根據不同的揚塵點選取不同的凈過濾風速) | |||||||||
總過濾面積(m2) | 93 | 124 | 155 | 186 | 248 | 310 | 372 | 434 | 496 | |
凈過濾面積(m2) | 62 | 93 | 124 | 155 | 186 | 248 | 310 | 372 | 434 | |
收塵器室數(個) | 2 | 4 | 5 | 6 | 4 | 5 | 6 | 7 | 8 | |
濾袋總數(個) | 96 | 128 | 160 | 192 | 256 | 320 | 384 | 448 | 512 | |
收塵器阻力(Pa) | 1470-1770 | |||||||||
進口氣體含塵濃度(g/m3標) | < 200 | < 1000 | <1000 |
|||||||
出口氣體含塵濃度(mg/m3標) | <30 | <30 | ||||||||
收塵器氣承受負壓(Pa) | 5000 | 5000 |
||||||||
清 灰 壓縮空氣 |
壓力(Pa) | (5-7)X1000 | ||||||||
耗氣量 (m3/min標) |
0.27 | 0.37 | 0.46 | 0.55 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | |
脈沖閥 (帶電磁閥) |
數量(個) | 3 | 4 | 5 | 6 | 4 | 5 | 6 | 7 | 8 |
規格(英寸) | 1.5 | 2.5 | ||||||||
提升閥 (帶汽缸) |
數量(個) | 3 | 4 | 5 | 6 | 4 | 5 | 6 | 7 | 8 |
規格 | 提升閥直徑Ø460 汽缸直徑Ø63 | 提升閥直徑Ø595 汽缸直徑Ø100 | ||||||||
剛性葉輪給料機 | 下料口300X300mm 高度150m 轉速30.31r/min 減速電機功率1.1KW 產量24m3/h | |||||||||
螺旋輸送機 | 規格 | 直徑Ø300 產量30m3/h (填充率Ø=0.7) | ||||||||
減速電機 | 型號XWD2.2--5--1/43. 功率2.2KW | |||||||||
空氣輸送斜槽 | ||||||||||
清灰程序控制器 | 輸入和輸出電壓均為220V,控制器由制造廠配套供應,詳細資料參看控制器的說明書 | |||||||||
濾袋規格和材質 | 直徑X長度Ø130X2450mm,滌綸針刺氈重量500g/m3,使用溫度120度(可根據實際工礦 溫度及煙氣性質選擇合適過濾材料) | |||||||||
保溫層面積(m2) | 26.5 | 34 | 41 | 48.5 | 70 | 94 | 118 | 142 | 166 | |
設備總量 (約值,不包括保溫層) (kg) |
2400 | 3400 | 4400 | 5400 | 6900 | 8300 | 9700 | 11100 | 12500 |
